세계 최고의 기술력이
신한의 자부심으로 탄생합니다.

친환경적인 청정설비를 갖춘 엘리베이터

공기 속에 존재하는 입자뿐만 아니라 온도 ,
공기압 및 조도 등에 관해서 환경적으로 제어되는 공간을 가진
ELEVATOR입니다.

좀 더 구체적으로 표현하면 청정한 공기를 다향으로 흐르게 하여
공기의 난류가 발생하지 않는 기류를 만들어서 실내에 발생한 먼지를
빨리 밖으로 내 보내도록한 ELEVATOR라 할 수 있습니다.
또 다른 면에서는 오염제어(Contamination Control)된 ELEVATOR라 하기도 합니다.

ECO SPACE 카달로그

ECO SPACE의 필요성

국제화 시대에 따라 병원균 및 바이러스의 유입이 주변에서 빈번하게 일어나고 있습니다. 이에 따라 우리주변(병원, 학교, 대형건물, 아파트 등 공공시설)에서 혹 감염자가 있다고 해도 무방비 상태로 노출되어 생활하고 있다는게 현실입니다. 이러한 문제점에 착안하여 불특정 다수가 이용하는 엘리베이터에 공기 정화장치는 현실화 되어야 합니다. HEPA FILTER를 사용하여 미세먼지 뿐 아니라 병원균 및 바이러스를 FILTERING하여 다수가 이용하는 엘리베이터내에서의 감염을 사전에 예방할 수 있습니다.

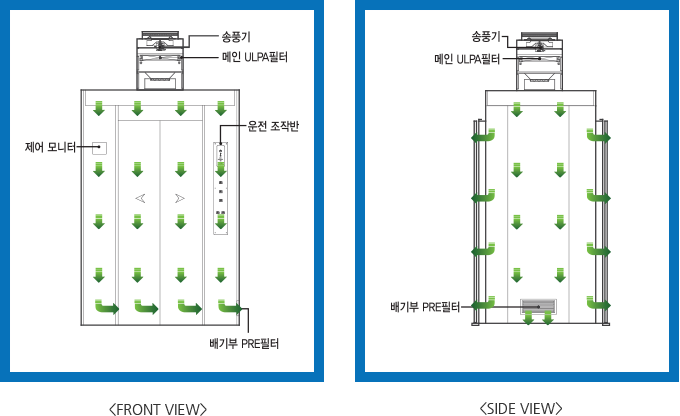

ECO SPACE의 공기순환 구조

ECO SPACE의 공기순환 구조

ECO SPACE 특징

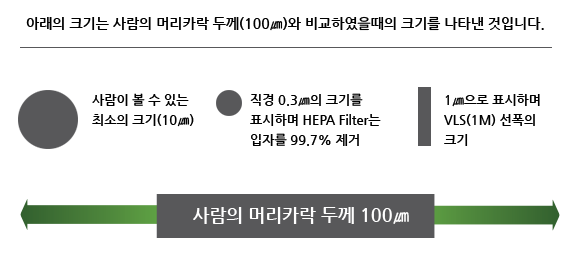

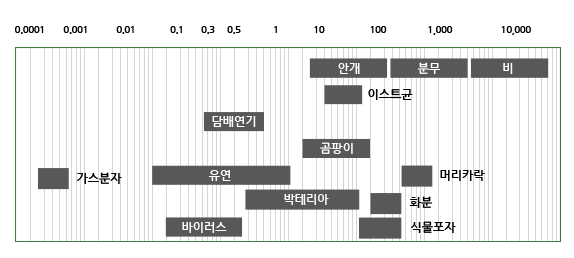

대기중 입자의 크기

대기중 입자의 크기
대기중 입자의 크기

Air Filter의 종류별 특성

Air Filter의 종류 특징 Air Filter의 형식 용도 보집효율
0.12~0.17㎛입자 0.3㎛입자 HOT D.O.P 비색법 증량법
ULPA Filter 0.1㎛입자 제어용 ULPA Filter 유니크형 LSI공장, 병원, 제약, 연구소
등의 Clean Room용, 원자력 시설,
Radiosotope 시설 등의
급배기계 최종 Filter 		99.99% 이상
HEPA Filter Leak Test실시 합격품 HEPA Filter   99.97% 이상
표준형 HEPA Filter   99.97% 이상
대처리용량, 저압력 손실형 HEPA Filter   95% 이상
준 HEPA Filter HEPA Filter와 중성능 Filter의 중간성능   95% 이상
중성능 Filter Holding Frame이 부착된 주머니형 Filter 주머니형 Bulding 공조용 Filter
산업플랜트의 외기처리 Filter
HEPA Filter의 전처리용 		    90, 80, 60% 이상
유니트형 중성능 Filter 유니트형     90, 60% 이상
PRE Filter Holding Frame이 부착된 주머니형 Filter 주머니형 HEPA Filter의 중성능 Filter
등의 전처리용
판넬형 PRE Filter 유니트형       85% 이상

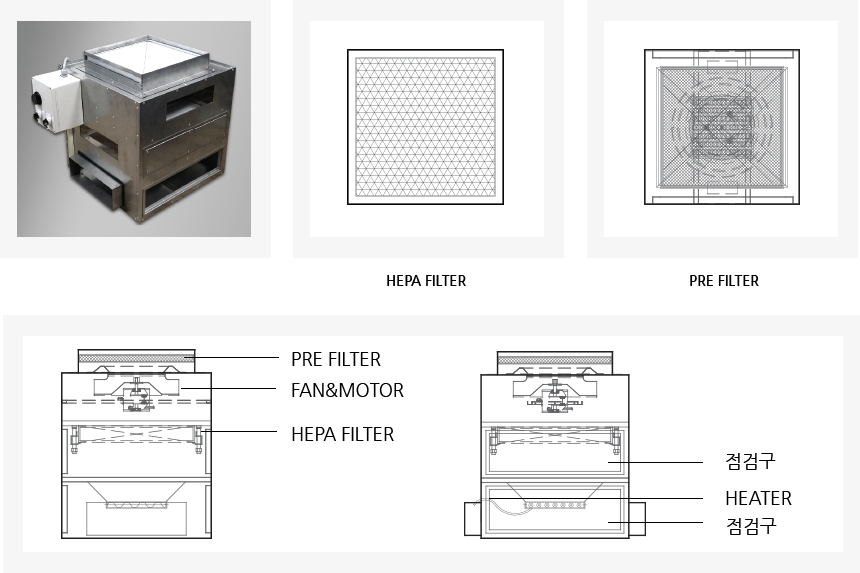

CLEAN UNIT

ECO SPACE의 공기순환 구조


CLEAN UNIT 시방

항목 유니트시방
전원 단당 200V 60Hz(동력전원과 분리하여 시공 요망)
크린도 100-0.3㎛
메인필터 HEPA 필터(NITTA Corporation, JAPAN)
보습효율 : 0.3㎛의 미립자를 99.97% 이상 보습
프레필터 교환이 용이한 부직포 필터로 카바닥 하부측 배기구에 설치
효율 : 80% 이상(200 X 600 1개소 이상 설치)
송풍기 카 상부 좌우에 각각 1개소 설치
풍량 최대 21m3 / min
예측소음 60~65 dB(A)
본체 의장부 : 전면 스테인레스 밀러 1.5mm
천정판 : 스테인레스 펀칭 메탈 1.0mm

ECO SPACE 제어 시스템

엘리베이터 카 내부의 장착된 모니터 상으로 카 내부의 상태파악 및 환경을 제어하는 시스템입니다. 카 내부의 온도, 통신상태 등의 정보를 표시하여 사용자가 현재 내부의 상태를 알아볼 수 있으며 사용자가 원하는 환경으로 설정이 가능합니다. 장비설정을 통하여 카 내부의 상태를 사용자가 원하는 온도 및 시간, 모드로 변경하여 카 내부의 환경을 유지시켜 상시 쾌적한 환경을 제공합니다.

ECO SPACE 제어 시스템 기능

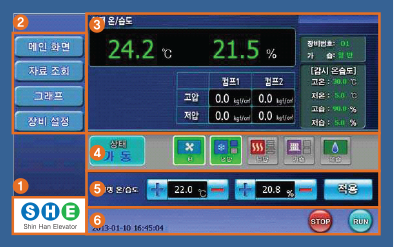

제어시스템1

  • 1 통신 상태(송/수신) 및 업체상호 표시
  • 2 Main, 자료 조회, 그래프, 환경 설정 이동
  • 3 현재 온도 및 기본 설정 정보 표시
  • 4 가동 상태 표시
  • 5 온도 설정
  • 6 현재 시각 표시 및 가동/정지 설정

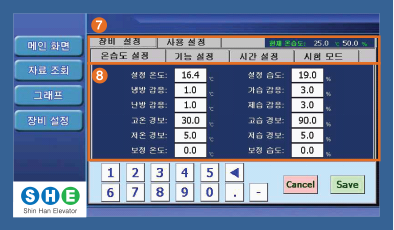

제어시스템2

  • 7 장비설정
    • - 온도, 기능, 시간, 시험모드 사용 설정
    • - 잠금, 음성경보, 비밀번호 변경
    • - 통신 체크, 나가기, 경보 자료 삭제
    • - 장비 설정 초기화
    • - 센서 고장 시 비상운전(25OC, 50%)
  • 8 온도설정
