연립주택 및 소형주택용 엘리베이터

minivator


최고의 기술력으로 고객들에게 알찬 서비스로 보답하겠습니다.


다양한 현장경험 노하우로 엘리베이터의 혁신을 가져온 (주)신한엘리베이터!
고객 Needs에 부합하는 안전한 고객 맞춤형 엘리베이터의 설계 및개발, 생산, 유지보수까지!
업계최고를 향해 나아가겠습니다.


소형 및 연립, 다세대주택과 같은 건물의 협소한 승강로의 공간을 최대한 활용하여 고객님이 원하는대로 맞춤제작이 가능한 소형 엘리베이터입니다.

최신 기술의 제품으로, 제작기간과 설치기간이 짧은 장점이 있으며 현대적인 감각의 세련된 디자인을 제공합니다.

CAR DESIGN

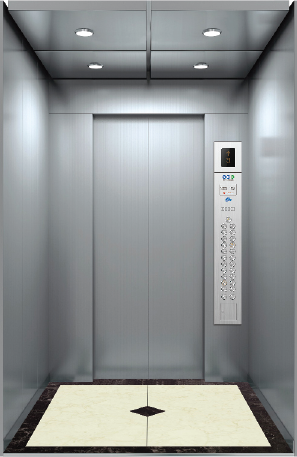

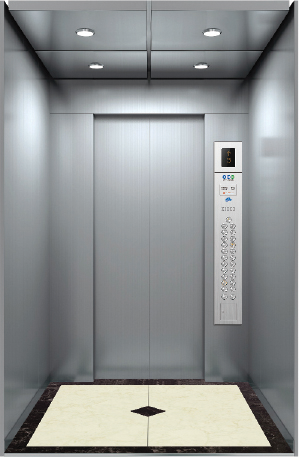

SHE - 01 Standard

깔끔한 스타일의 심플한 디자인

에너지 절감형 표준타입

천정(Celling)
sts mirror(led light)
카벽(Car wall)
STS HAIRLINE
카도어(Car door)
STS HAIRLINE
바닥(Floor)
DECOTILE

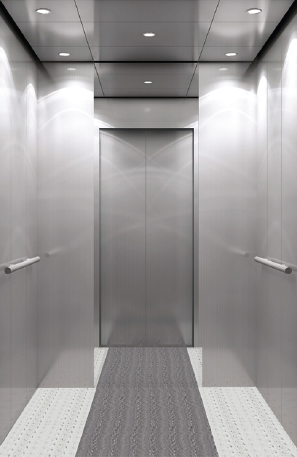

SHE - 02 Optional

깔끔한 스타일의 심플한 디자인

에너지 절감형 옵션타입

천정(Celling)
sts mirror(led light)
카벽(Car wall)
STS HAIRLINE + STS MIRROR
카도어(Car door)
STS HAIRLINE
바닥(Floor)
DECOTILE

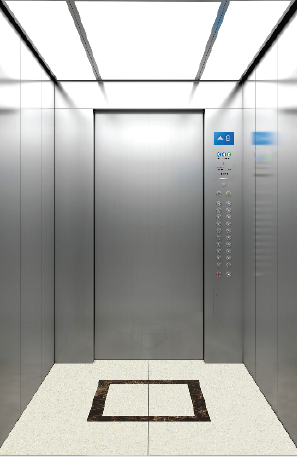

SHE - 03 Optional

화사한 스타일의 모던한 디자인

에너지 절감형 옵션타입

천정(Celling)
sts mirror(led light)
카벽(Car wall)
STS HAIRLINE
카도어(Car door)
STS HAIRLINE
바닥(Floor)
DECOTILE

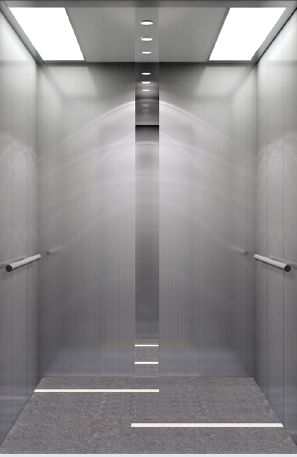

SHE - 04 Optional

고급스러운 스타일의 모던한 디자인

에너지 절감형 표준타입

천정(Celling)
sts mirror(led light)
카벽(Car wall)
STS HAIRLINE+ STS MIRROR
카도어(Car door)
STS HAIRLINE
바닥(Floor)
DECOTILE

OPTION

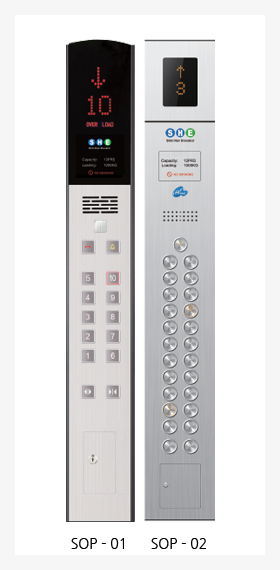

O.P.B | 조작반
HandRail | 핸드레일

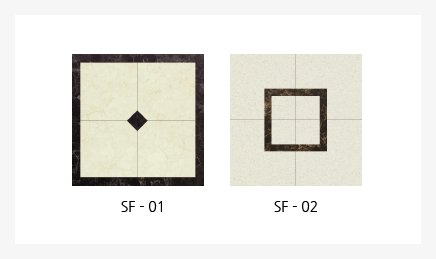

Floor | 카바닥
HALL BUTTON | 홀버튼

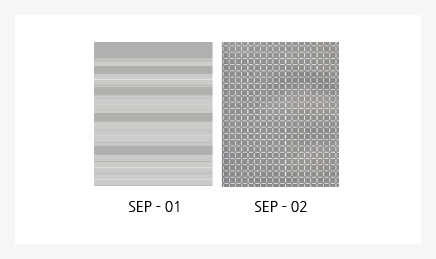

ETCHING PATTErN | 에칭패턴

기계실 있는 엘리베이터(MR TYPE)

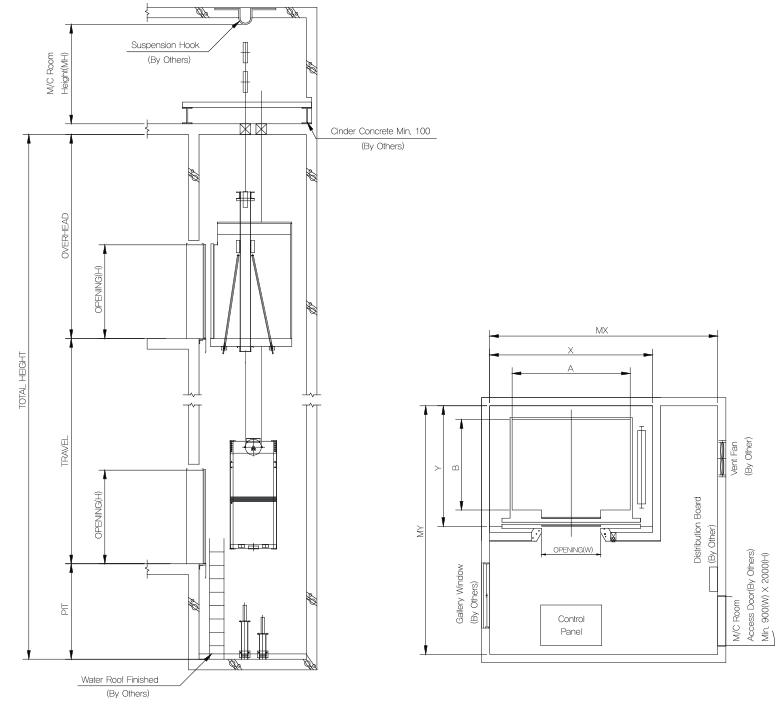

기계실 있는 엘리베이터(MR TYPE) 도면

속도 용량 (Capacity) 출입구 (Opening) 카(Car) 승강로(Hoistway) 승강로(Hoistway)
내부(Internal) 폭(Width) 깊이(Depth) 오버헤드(O.H) 피트(PIT) 폭(Width) 깊이(Depth) 오버헤드(O.H)
인승(Persons) 중량(kg) 용량(kw) OP X H AXB X Y MX MY MH
60 8 550 5.5 800x2100 1200x1150 2100 1650 4100 1400 2700 2450 2500
9 600 5.5 800x2100 1200x1270 2100 1700 4100 1400 2700 2500
10 680 5.5 800x2100 1200x1200 2200 1650 4100 1400 2800 2450
11 750 5.5 800x2100 1400x1300 2200 1750 4100 1400 2800 2550
  • - CH : 케이지와 각 높이(Car Inside H.2300mm + 이중천정 200mm)
  • - 상기 자료는 승강로가 옹벽일 때 표준자료임(철골, 전망용 등 비표준일 때 별도 협의 요함)
  • - 장애인용 승강기 기준 : 신규 건축허가분(2009년 11월 24일 이후)일 때에는 카 폭 1.6m, 깊이 1.35m 이상, 출입구 폭은 0.9m이상으로 할 수 있다.(15인승부터 적용됨)
  • - 국내기준(65kg/인당)이며, 해외기준은 별도 계산 요함

기계실 없는 엘리베이터(MRL TYPE)

unit: mm

속도 Speed (m/min) 용량 (Capacity) 출입구 (Opening) 카(Car) 승강로(Hoistway)
내부(Internal) 폭(Width) 깊이(Depth) 오버헤드(O.H) 피트(PIT)
인승(Persons) 중량(kg) 용량(kw) OP X P A X B X Y
15 3 250 0.62 700X2100 1100X900 1900 1450 3800 1000
3 250 0.62 700X2100 1100X900 1900 1450 3800 1000
3 250 0.62 700X2100 1100X900 1900 1450 3800 1000
60 8 550 4 800X2100 1400X1000 2250 1900 4100 1000
9 600 4 800X2100 1400X1080 2250 1900 4100 1000
10 680 5.5 800X2100 1400X1200 2250 1950 4100 1000
11 750 5.5 800X2100 1400X1300 2250 2000 4100 1000
  • - CH : 케이지와 각 높이(Car Inside H.2300mm + 이중천정 200mm)
  • - 상기 자료는 승강로가 옹벽일 때 표준자료임(철골, 전망용 등 비표준일 때 별도 협의 요함)
  • - 장애인용 승강기 기준 : 신규 건축허가분(2009년 11월 24일 이후)일 때에는 카 폭 1.6m, 깊이 1.35m 이상, 출입구 폭은 0.9m이상으로 할 수 있다.(15인승부터 적용됨)
  • - 국내기준(65kg/인당)이며, 해외기준은 별도 계산 요함
  • - 상기자료는 언더슬렁 타입일 경우 치수입니다.
  • - 6인승 이하 소형엘리베이터 적용(CH : 2300, 단일천정 적용)
  • - 6인승 이하 최대 행정거리 12m
