세계 최고의 기술력이
신한의 자부심으로 탄생합니다.

최고의 기술력으로 이루어낸 편안한 승차감과 안전함으로
건물의 가치를 한층 더 상승시켜 드리겠습니다.


승객의 운송에 사용되는 엘리베이터로서 빌딩이나 호텔 등 공공시설에 흔히 볼 수 있는 엘리베이터입니다.


㈜신한엘리베이터는 매우 정교하게 속도와 전압을 제어 가능한 벡터 인버터 주파수 변환기를 적용함에 따라,

엘리베이터 구동부의 회전 토크를 정교하게 실시간 제어를 하여, 안락한 승차감과 함께 로프의 마모를 줄였으며, 또한 무엇보다도 승객의 안전을 최우선 하도록 하였습니다.

또한 도어장치에도 VVVF시스템을 채용함으로써 가변속도구간을 설정, 도어개폐를 효과적이고 부드럽게 함은 물론, 사용자의 선택에 따라 다중 지능 운행구간을 사전 설정하여 상황별 요구조건에 최적화할 수 있게 하였습니다.

CAR DESIGN

SHE-P-01

천정(Celling)
PAINTED STEEL(LED LIGHT)
카벽(Car wall)
STS HAIRLINE + ETCHING
카도어(Car door)
STS HAIRLINE + ETCHING
바닥(Floor)
DECOTILE

SHE-P-02

천정(Celling)
PAINTED STEEL + ACRYLIC(LED LIGHT)
카벽(Car wall)
STS HAIRLINE + ETCHING
카도어(Car door)
STS HAIRLINE + ETCHING
바닥(Floor)
DECOTILE

SHE-P-03

천정(Celling)
PAINTED STEEL(LED LIGHT)
카벽(Car wall)
3S VIBRATION + MIRROR + ETCHING
카도어(Car door)
STS HAIRLINE + ETCHING
바닥(Floor)
DECOTILE

SHE-P-04

천정(Celling)
PAINTED STEEL(LED LIGHT)
카벽(Car wall)
STS HAIRLINE + ETCHING
카도어(Car door)
3S VIBRATION + MIRROR + ETCHING
바닥(Floor)
DECOTILE

OPTION

O.P.B
HANDRAIL
BUTTON
HALL BUTTON
ETCHING PATTERN
C·P·I & H·P·I
CELING
FLOOR - DECO TILE
FLOOR - MARBLE

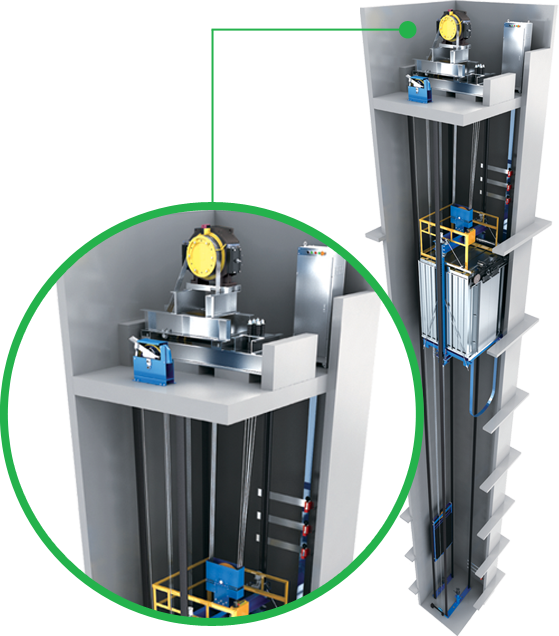

기계실 있는 엘리베이터(MR TYPE)

기계실 있는 엘리베이터(MR TYPE) 도면

중량 Rated Load (kg) 인승 Persons 카 치수Car dimension 출입구 Opening 승강로 (Hoistway) 기계실 M/C Room 완충기 buffer 오버헤드/피트 Overhead / Pit 모터 용량 (kw)
A B CH W H X Y X Y H 60 mpm 90 mpm 60 mpm 90 mpm
550 8 1200 1150 2500 800 2100 2100 1650 2700 2450 2500 PU buffer 4100/1400 -3.4 5.1
Oil buffer - 4200/1500
600 9 1200 1270 800 2100 1700 2700 2500 PU buffer 4100/1400 - 5.5 8.7
Oil buffer - 4200/1500
680 10 1400 1200 800 2200 1650 2800 2450 PU buffer 4100/1400 - 5.5 8.7
Oil buffer - 4200/1500
750 11 1400 1300 800 2200 1750 2800 2550 PU buffer 4100/1400 - 5.5 8.7
Oil buffer - 4200/1500
900 13 1600 1300 900 2400 1750 3000 2550 PU buffer 4100/1400 - 6.8 10.9
Oil buffer - 4200/1500
1000 15 1600 1450 900 2400 1870 3000 2670 PU buffer 4100/1400 - 6.8 10.9
Oil buffer - 4200/1500
1150 17 1800 1450 1000 2600 1870 3200 2670 PU buffer 4100/1600 - 7.8 12.5
Oil buffer - 4200/1700
1350 20 1800 1650 1100 2750 2070 3350 2870 PU buffer 4200/1700 - 9.2 14.7
Oil buffer - 4300/1800
1600 24 2000 1720 1100 2900 2150 3500 2950 PU buffer 4200/1700 -10.9 17.4
Oil buffer - 4300/1800
  • - CH : 케이지와 각 높이(Car Inside H.2300 + 이중천정 200)
  • - 상기 자료는 승강로가 옹벽일 때 표준자료임(철골, 전망용 등 비표준일 때 별도 협의 요함)
  • - 장애인용 승강기 기준 : 신규 건축허가분(2009년 11월 24일)일 때에는 카 폭 1.6m, 깊이 1.35m 이상, 출입구 폭은 0.9m이상으로 할 수 있다.(15인승부터 적용됨)
  • - 국내기준(65kg/인당)이며, 해외기준은 별도 계산 요함
